风扇马达怎么接线 风扇马达怎么接线图解
你的电风扇如果有三条线一般线色是红黑黄，红黑接220伏电源线，黄线接启动电容器切记电风扇不能接两根380伏火线只能接一根火线和一根零线220伏自己如果不懂，建议请专业工作人员操作，不要因；风扇电路输出 的转速信号通常为脉冲形式，每个波头表示风扇转过一圈，这样的信号可直接通过数据总线提供给主机进行显示某些风扇输出的转速信号并不是风扇的真实转速，而是转速的倍数，譬如每转一圈产生2个4个或6个脉冲。
风扇调速器就两个接线端，一端接电源的火线，一端接风扇的其中一根线风扇电机出来的线头有三根，分别是电机线圈中间的一根引线和线圈的两个端头引线线圈中间的引线接电源的任何一根线都可另两根线其一接电容的一端，其二接；接法1一般三档风扇引线如图，红白蓝对应快中慢，黑线接电源两档风扇没有白线或蓝线 2如果颜色不对，就得测量电阻电阻最大的接电容，这是永远不变的另外两个抽头之间的电阻最小，与电容线之间电阻较小的为主。

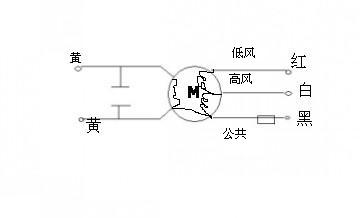

1一般三档风扇的引线如图所示红白蓝分别代表快中慢黑线与电源相连二档风扇没有白线或蓝线2如果颜色不对，必须测量电阻将电阻最大的电容接上，电阻永远不变另两个抽头之间电阻最小的主绕组，电阻；而风扇需要有调速控制，调速控制有两种，一种是电感式调速器，另一种是电机绕组抽头式调速你的这个风扇就属于这种抽头式调速器电路图如下下面这个接线图类似于你的这个电风扇，可以用这个电路图连接。
但是，某些风扇电线的颜色可能不同这时候我们就要用万用表测量，找出线圈之间的关系，再接线一般来说，红线火线和蓝线零线会接在电机的主线圈上，启动电容的一端会接在火线上接下来，我们必须考虑其他两条线中。
风扇马达怎么接线图解
变速开关头紫色和蓝色电容器端子灰色橙色准色应该是这样的插头的一根线接在调速档位开关的进线，红白蓝分别是123三档至于哪个快哪个慢，就看它和火线之间的电阻了，电阻越小越快电风扇电机的另一条线。
电风扇五根线怎么接方法如下1电扇电动机的五线电机就是三挡调速电机变速风扇，应加变速开关，先将各处线头设置成这样电机主绕组线头低阻抗红高阻抗黄回路黑启动绕组线头接电容白接回路蓝插头两根线。
接线方法如下四线风扇电机的红线火线和蓝线零线连接电机主线圈，启动电容两端同时连接红线和灰线，橙线与红灰两线分别连接在调速开关上，红线连接高档位，橙线连接中档位，灰线连接低档位电机是一种生活中很。

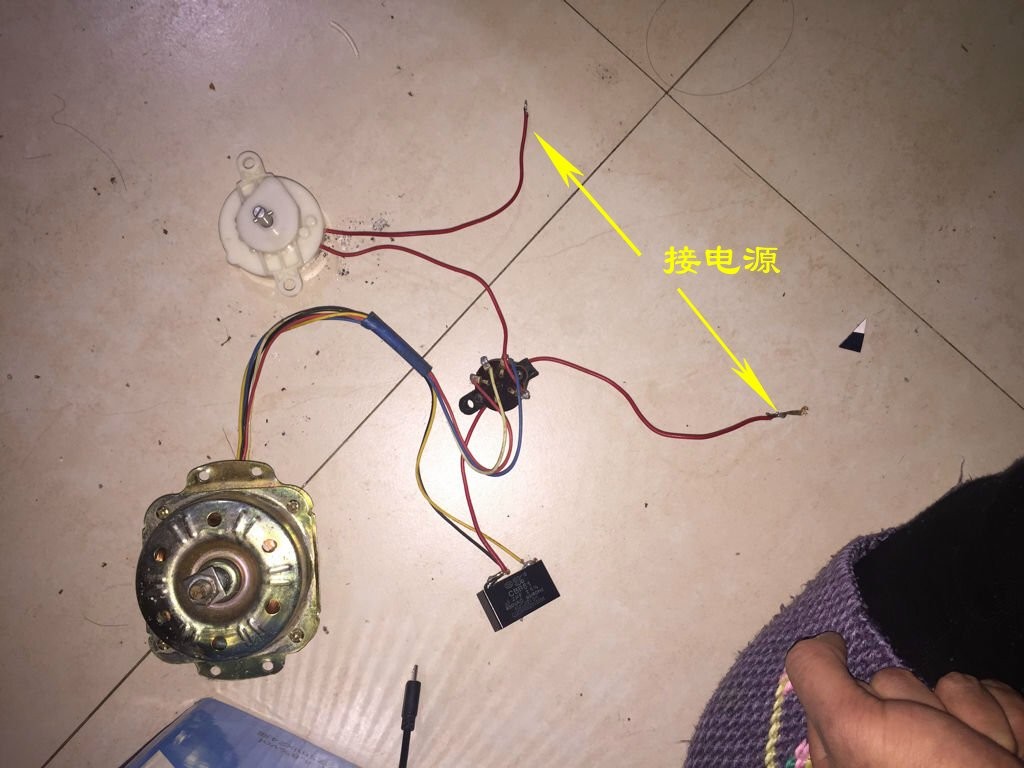

风扇电机是单相电机，它的调速是抽头式调速，你的要求是直接转动，不要定时器不要电源开关，电路图如下用一个电源线直接连接红黑两条线就可以了。
风扇马达接线7线3档
橙线和红灰线分别接调速开关，红线接高档位，橙线接中档位，灰线接低档位但是，某些风扇电线的颜色可能不同这时候我们就要用万用表测量，找出线圈之间的关系，再接线一般来说，红线火线和蓝线零线会接在电机。
黄色+黑色连接电容器+插另一根线起动线圈里面的五根线分别是红黄黑绿白，其中黄线和黑线用一个电容一般1~15uf连接，然后接入电源线剩下的红绿白依次接在调速开关的一档二档三档，最后一个0档接在。
电机外壳上粘贴的标牌上应该有接线图，按图连接即可具体要看电机有几根线了可以参照下图进行连接如果不想通过调速器直接连接电源线，只接高速档的线即可。
电风扇的电机三个档位的一般是四根线，如果电容不在电机本体上就有五根线，红蓝白是三个档位，黑线是公共零线，黄线是启动绕组线。
电风扇电机接线方法，普通鸿运扇电机引出5条线，分别是黑线主线红线快档白线中档蓝线慢档黄线电容线电源线中任意一条线一般是棕线接风扇电机的黑线，电源线中的蓝线接电风扇开关，电机的红线。
