大众汽车电路图 大众汽车电路图30代表什么

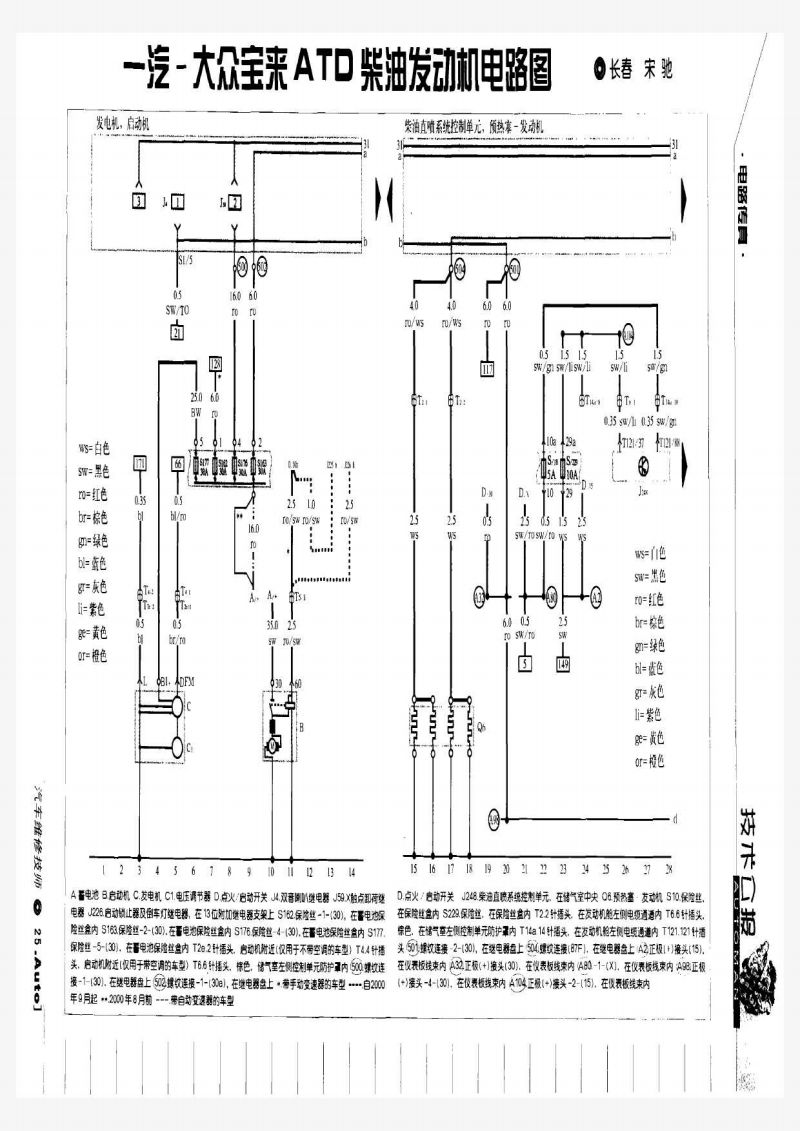

大众汽车的线路图采用了折线编码法来处理线路的复杂交叉例如，假设线路的上半部分位于电路编号52处，而电路的下半部分位于电路连接编号122处此时，在上半部分电路的末端画一个标有122的小方块，在下半部分电路的开头画一；按照大众汽车的标注习惯，V代表电机，代表着电磁转换器件与电机一样，扬声器同属电磁转换器件，直接用V来表示可悲的是，你汽车的配置只有前车门有扬声器，中门无配置，只有两个声道。
30号线电路中经常通电的线路30是代表常电源，也就是从电瓶直接到点，不受任何开关控制，除非断开电瓶的界线头15受控制的小容量用电设备的电源线15是代表“ON”挡线电源，也就是平时所说的打开点火开关到仪表亮；130是代表常电，蓄电池电源，由蓄电池直接供电231是代表地线，也就是搭铁线3X是通过点火开关控制并且经过卸荷继电器的火线，通常是大功率用电器，即IG电例如，雨刮，暖风，空调等设备415和x是点火开关的火线。
30是常火线，15是点火开关控制的火线，X是某些大容量电器专用火线，31是接地汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的根据；汽车电子电路是指将半导体分立器件集成电路及微处理器等电子元器件与汽车结合起来完成某项控制功能的电路汽车电子电路虽然也是由电子元器件组合而成的，具有普通电子电路的特点，但也有其特殊性，归纳起来主要有以下几方面。
30代表来自蓄电池正极的供给线，31代表接地线，15代表来自点火开关供给线，50代表点火开关在启动档时的供给线，X代表受控的大容量用电设备的供给线来自卸荷继电器的供电线这是其中的一些符号阿思。
大众汽车电路图中导线上的数字表示的是
您好，我可以肯定的告诉您大众电路图，采取断线地址代码法画图，底下的数字是地址码是方便您看图时用于表示线与线的连接关系的希望我的回答可以帮助到您，谢谢，希望您采纳，谢谢。
要想看会大众的电路图其实也很简单，以最简单的一个例子说明，一个电池，一个保险，一个开关，一个灯泡把基本的掌握清就可以了，从基本到复杂其实它就这么简单复杂的电路给你举个例子skoda明锐的燃油泵工作原理，左。
如果是圆圈里面的数字，例如646AUDI A6表示接地点焊接点方框内的数字，如69，表示区位号，表示电缆接往的位置，这是大众电路图画法的“纵向排列法”例如开关照明灯电路导线的上半段在电路号码为“69”的位置上，下。
大众汽车电路图的特点 接触标记有固定的含义大众汽车的电路图中经常会遇到用触点标注的数字和字母，它们都有固定的含义例如，数字30代表来自电池正极的电源线数字31代表地线数字15代表点火开关的点火电源线数字50表示。
大众汽车电路图主要分为
1、在日本车系中，起动与点火系用黑色，充电供电系用白色，照明系用红色，信号系用绿色，仪表系用黄色，辅助电器如收放机点烟器刮水器用蓝色，搭铁线用黑色大众汽车电路图分为外线部分内部连接部分元器件部分继电器。
2、常规的汽车线路图，护套正看，端子反差只能告诉你这些了，因为这是商业机密，你也知道匿名提问啊。
3、常见元器件字母代号含义 大众汽车电路图中，电器元件在电路图中是主体，电器元件在图中用框图辅以相应的代号表示，通常用字母或字母加数字的组合对元件进行标注，每一个元件都有一个代号，例如A表示蓄电池，B表示起动机，C。
4、端子板XT电线，电缆，母线W直流母线WB插接式馈电母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT，合闸小母线WCL，控制小母线WC，信号小母线WS，闪。
5、表示线路插头有91个端子插针，87代表是91个端子中第87个端子。
