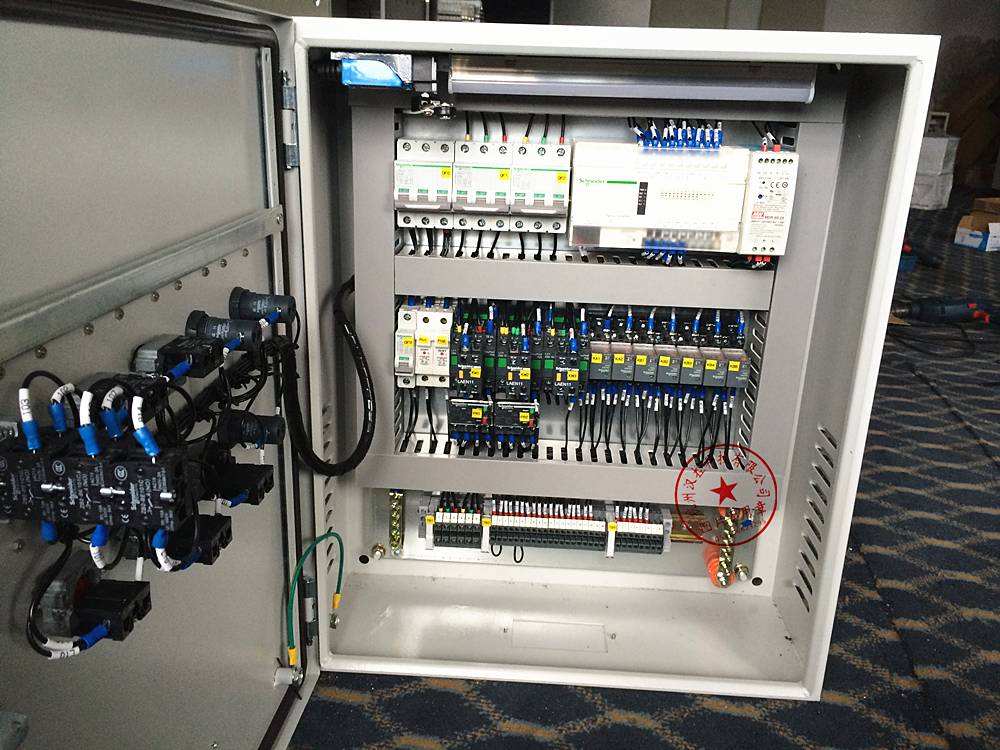

安装plc控制柜步骤 plc控制柜接线从入门基础教程
1、在设计和模拟调试程序的同时就可以设计制作控制台或控制柜，PLC之外的其他硬件的安装接线工作可以同时进行以缩短整个工程的周期完成以上工作后，将PLC安装到控制现场，进行联机总调试，并及时解决调试时发现的软件和硬件。
2、步骤有1根据工艺流程分析控制要求，明确控制任务，拟定控制系统设计的技术条件2确定所需的用户输入设备输出设备由输出设备驱动的控制对象估算PLC的IO点数分析控制对象与PLC之间的信号关系，信号性质，根据控制。
3、既然孔都开了，空开只能那么办了，就是接总电源线和总空开到其他空开的线走的时候会比较麻烦，要用大的线槽，其他的放置都还ok，线粗并且很多的话还是换个门重新做吧，把总空开放在右上角，其他的安妮上面的那么走。
4、5PLC控制柜柜顶居中安装排风扇，柜顶前后安装照明日光灯管，仪表柜柜顶居后安装照明日光灯管6柜内两侧靠近柜体侧板的竖走线槽应紧贴侧板，以保证柜内有效净空间7PLC柜中S7300400基板安装于绝缘胶木板上，并。
5、2接线顺序要清晰明了，流程简单具有可检查性这一条在实际中能做到的很少，基本都是线头一接，盒子一盖完事3多多学习接线技巧，善于灵活运用专业工具例如Q我们在做PLC柜时，接线板和接线端子很多，处理不好。
6、尽量远离高压设备及动力设备设置3PLC控制柜在输入输出单元往往装有维护检查用指示灯，因此要安装到操作人员易于看见手能够达到的高度的位置4可在PLC控制柜的后面，留出600mm左右的空间作为维护通道5应用PLC控制柜。
7、5编写程序并调试6设计控制系统的操作台电气控制柜等以及安装接线图7编写设计说明书和使用说明书plc控制系统 二plc控制系统设计步骤 1工艺分析 深入了解控制对象的工艺过程工作特点控制要求，并划分。
8、1不要将电线用从济南PLC控制柜的端子到端子的对接方式相互连接2多芯电缆的终端应进行适当的支撑及固定，以免在电线端受到拉力3连接到门等可动部分时，将电线的一端固定到固定部分，另一端固定到可动部分，并使用软。
9、1工程项目系统分析分析工程项目的系统构成技术要求和工艺流程，弄清系统的控制流程和测控对象的特征，明确监控要求，分析工程中的设备采集及输出通道与软件中实时数据库变量的对应关系，分清哪些变量是要求与设备连接的，哪。
10、5济南PLC控制柜在布线时，PLC单元上安装了防尘罩的时候，在布线结束之前不得除去该罩，以防布线的碎屑进入其中另外，因为考虑到动作时，内部的温度上升很大，会导致功能下降，所以在布线结束后一定要将防尘罩除去6电源。
11、PLC控制柜接线如图输入接外部信号输入，如正转反转停止过载保护输出接负载，如接触器。
12、你是想用PLC控制电机的启动和停止你上面的这个图无需接入PLC控制系统，本身就可以实现按SB1自锁启动电机，然后按SB2停止电机，如果过热保护FR动作，也会停止电机的运行还有，你的KM线圈是AC380V的，图上接的是三相的线。
13、也是根据情况选择是否使用继电器5接线端子，这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加比方说你。
14、它具有结构紧凑工作稳定功能齐全可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散DCS控制系统 PLC控制柜能适应各种大小规模的工业自动化控制。
15、输入输出接口采用光电隔离，实现了PLC的内部电路与外部电路的电气隔离，减小了电磁干扰输入接口作用将按钮行程开关或传感器等产生的信号，转换成数字信号送入主机输出接口作用将主机向外输出的信号转换成可以驱动。
16、将PLC模块与热源高电压和电子噪声隔离开按照惯例，在安装元器件时，总是把产生高电压和高电子噪声的设备与诸如PLC模块这样的低压逻辑型的设备分隔开在控制柜背板上安排PLC模块时，应区分发热装置并把电子器件安排在。
