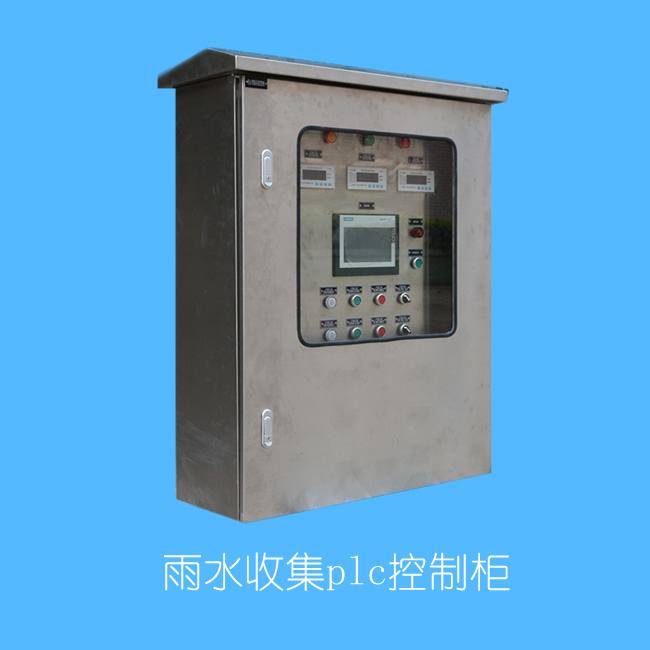

雨水plc控制柜现场接线 雨水plc控制柜现场接线图

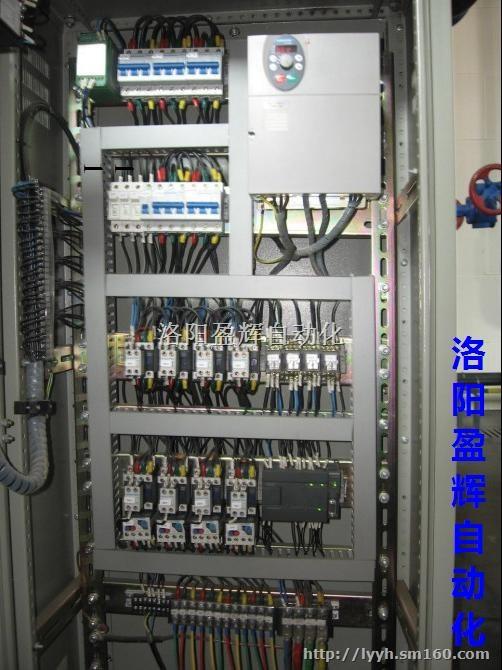

1、你把螺丝刀插到上面的孔中，用力向下按，然后把线放进端子中，然后松掉螺丝刀，应该就夹紧了这种端子比带螺丝的贵；严格按照规范，像模拟量信号之类的应该使用屏蔽双绞线但实际执行时，可分两种情况处理1控制柜内只有PLC和其它不会自生干扰的设备，且强弱电线路很好地区分布线，则可以考虑不专门使用屏蔽双绞线2不能做到上述处理的；PLC控制柜接线如图输入接外部信号输入，如正转反转停止过载保护输出接负载，如接触器。
2、比如三菱PLC控制电机正倒转，有四种控制方式，下面介绍两种 第一种是 通过RS485通讯MOUBS协议控制，第二种是 通过变频器本身自带的正转 反转 停止，接口第三中是 通过模拟量模块 控制 第四中是 通过接触器控制；液体浮球一般有高低两个开关，低位接通可以补水等动作，高位接通则切断补水或者报警以下是实现上述功能的接法；PLC上的接线端子，特别是不要把电源接到其它端子上，否则，后果很严重如果现场有大功率的电焊机等易产生大量干扰波的电器时，一定要加上隔离变压器变压器的铁芯要可靠接地走线时，不要把电源线动力电控制线捆绑在；特别是对信号要求水平高的情况2对于PLC控制柜有高压设备的柜内安装要求的，为了避免感应的噪声，尽量远离高压动力系统进行接线设置必须要在高压设备的柜内安装要求的，需要在距离高压线动力线200厘米以上的地方设置PLC；液位浮球只有三个线头，一个公共端，一个开点，一个闭点接线方式就是将PLC的公共端接到浮球的公共端，至于PLC的输入线接浮球的闭店还是开点需要看程序设置的，如果程序中使用开点做信号就接开点，使用闭点做信号就。
3、1SB1和SB2进入PLC输入端，上面的自锁电路可以在PLC内部编程实现2KM接PLC的输出，由PLC控制KM的吸合当然AC380V这么高的电压，得加中间继电器才行，不能PLC直接带KM线圈；1按图接线，这条说是最高准则也不为过首先，在接线之前就必须先仔细阅读图纸，充分领会设计者的意图，而不是根据个人所谓丰富经验接线，如果发现不明之处或者矛盾之处应该第一时间与设计师联系确认，直到无误后，接线施；需要水厂工艺设备现场控制柜箱除满足本系统要求的手动自动控制功能外，还必须预留足够的信号接口，以实现和PLC监控系统的远方监视与控制功能，所以两者是需要连接在一起的；不能直接带动外部的开关量接触器动作，要通过小型的电磁继电器通常说的就是中间继电器是一个开关转移控制过程，即PLC模块的内总输出中间继电器接触器这就是中间继电器柜；1不要将电线用从济南PLC控制柜的端子到端子的对接方式相互连接2多芯电缆的终端应进行适当的支撑及固定，以免在电线端受到拉力3连接到门等可动部分时，将电线的一端固定到固定部分，另一端固定到可动部分，并使用软；那么PLC控制柜都有哪些组成部分呢？它的结构又是怎样的呢？下面就让小编来给大家介绍plc控制柜的组成 一般的plc控制柜是由开关plc电源继电器和接线端子这五个部分组成的每一个组件都有它自己的独特的作用下面我们。
4、可以放大PLC的带载能力，多配置在PLC控制柜中，一般中间继电器的线圈电压都是AC220V和DC24V，根据PLC输出的模式有以下三种1PLC继电器输出接线2PLC源型晶体管输出接线3PLC漏型晶体管输出接线；断路器的顶部应该讲先输入相电压起开关作用，接触器下端接负载，继电器做为过载超电流隔开作用，它的旁路有两个接点是串接接触器磁场线 包用，控制在两个中间控制柜控制柜，新一代节能型供水设备主要用于高层建筑无塔；5接线端子这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加比方说你有可能要对某些现场的仪表或者小。
