冰箱压缩机管路图 冰箱压缩机管路图示

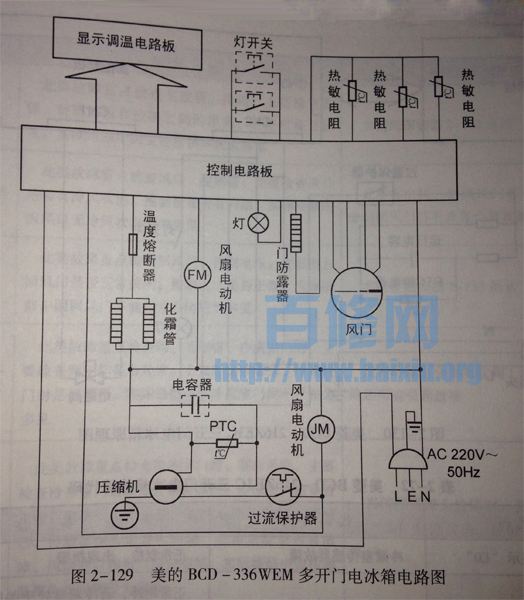

电冰箱的制冷原理蒸汽压缩式制冷系统由压缩机冷凝器毛细管蒸发器组成，用管道将它们连接成一个密封系统制冷剂液体在蒸发器内以低温与被冷却对象发生热交换，吸收被冷却对象的热量并气化，产生的低压蒸汽被压缩机吸入，经；这么简单的事就不用图解了吧，一根细管是高压管，就是压缩泵的出口，两根粗管连着压机，并且互通，任一根都可以做回气管，另一根做工艺管；电阻变大电流变小启动完成，此时与PTC并联的电容相当于运行电容PTC热态电阻很大，可以忽略电路是没有问题的但图中的启动器是不对的，那只是一个热保护器，在电机电流过大时自动断开过一会儿会自动复位；单向阀作用停机后，单向阀截止，压缩机高压腔内高压通过泄压毛细管排到蒸发器便于下次启动而由于单向阀截止冷凝器内高压气体无处排泄而保存，下次启动时制冷较快 外挂冷凝器时可以以单向阀出口为冷凝器入口，出口仍然接。

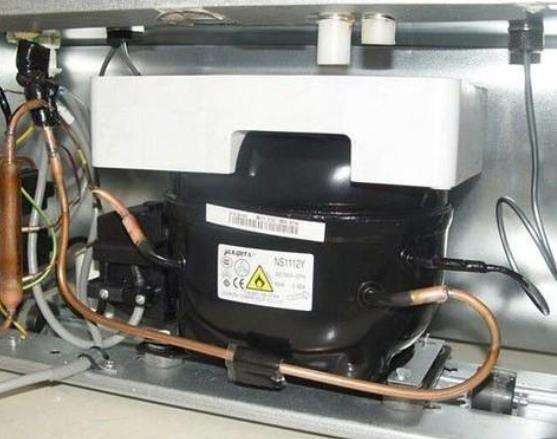

冷藏就是通过压缩机把冰箱内的温度和冰箱外的温度热交换把冰箱内的温度传递到冰箱外面去双门三门的管道都是一样的在冰箱璧内埋藏，冷藏室管道少，冷冻室管道多管路分布如下图；以下面的照片为例说明，红圈是吸气管，黄圈是排气管，绿色的箭头是工艺管通常压缩机的工艺管在充完制冷剂和润滑油之后会被气焊封闭你找到那个不跟压缩机相连的管就是工艺管这个管也是最好确认的一个吸气和排气都；低压吸气管，高压排气管，工艺管维修用；电冰箱制冷采用蒸汽压缩式制冷系统，如下图所示蒸汽压缩式制冷系统由压缩机冷凝器毛细管蒸发器组成，用管道将它们连接成一个密封系统制冷剂液体在蒸发器内以低温与被冷却对象发生热交换，吸收被冷却对象的热量并气化。
分别是冰箱压缩机的回气管出气管加氟管工艺管，出气管是散热的，加氟管是制冷的1管径小的比较细的是出气管，管径大比较粗的是回气管加氟管也叫工艺管2回气管一般有标示，“SUCTION”箭头指向。
冰箱压缩机有三根管，其中那个细一点的是高压管，也就是排气管是接在压缩泵的出口端的另外两根粗的是通到压缩机腔里的，这两根可以说是相连的，可以用任何一根作为回气管或者工艺管来使用要根据冰箱管道的设计位置来；压缩机左右两边靠近侧板的高压焊点铁管与铁管焊接，脱焊，找跟同样的管子把靠侧板伸出的管口冷凝器贴在侧板上焊接起来你脱了门盘管，冷冻室门边会凝露的，开门都不好开；应该还有一只电磁阀，专门控制冷藏室温度的，当冷藏室温度达到后而冷冻室温度没有达到，控制板会关闭冷藏室的管路现在你没有通过控制板来运行冰箱，电磁阀处于关闭状态，也就是冷藏室的管路是关闭的；冰箱在进行工作的时候主要是通过压缩机将制冷剂吸入制冷剂在被吸入到压缩机之后经过压缩机的压缩机会变成高温高压的气态制冷剂，经过压缩之后的制冷剂通过管道被输送到冷凝器中，在冷凝器了制冷剂会开始进行放热，通过冷凝之后；压缩机三根管，细的那个是高压管，也就是排气管另外两根可以任意作为回气管或工艺管没必要图解。
你好目前常见的家用空调和电冰箱的制冷原理是完全一样的，属于蒸气压缩式制冷蒸汽压缩式制冷系统由压缩机冷凝器毛细管蒸发器组成，用管道将它们连接成一个密封系统制冷剂液体在蒸发器内以低温与被冷却对象发生热交换；构造图就是冰箱压缩机的结构设计压缩机在冰箱后面最下面，是圆筒状，压缩机是密封焊装的，不能打开压缩机，它从吸气管吸入低百温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体。
冰箱压缩机外部有三个接线柱，分别为 CMS 内部有两组线圈 其中 MC 为主线圈， SC 为启动线圈 用万用表Rx1档测量MC主线圈约几欧姆，SC启动线圈约十几欧姆， MS之间的直流电阻为上述；电冰箱各式各样，但总共分为以下几类压缩式电冰箱吸收式电冰箱半导体电冰箱化学冰箱电磁共振式冰箱太阳能电冰箱绝热去磁制冷电冰箱辐射制冷电冰箱和固体制冷电冰箱冰箱是由四大件组成压缩机冷凝器。
